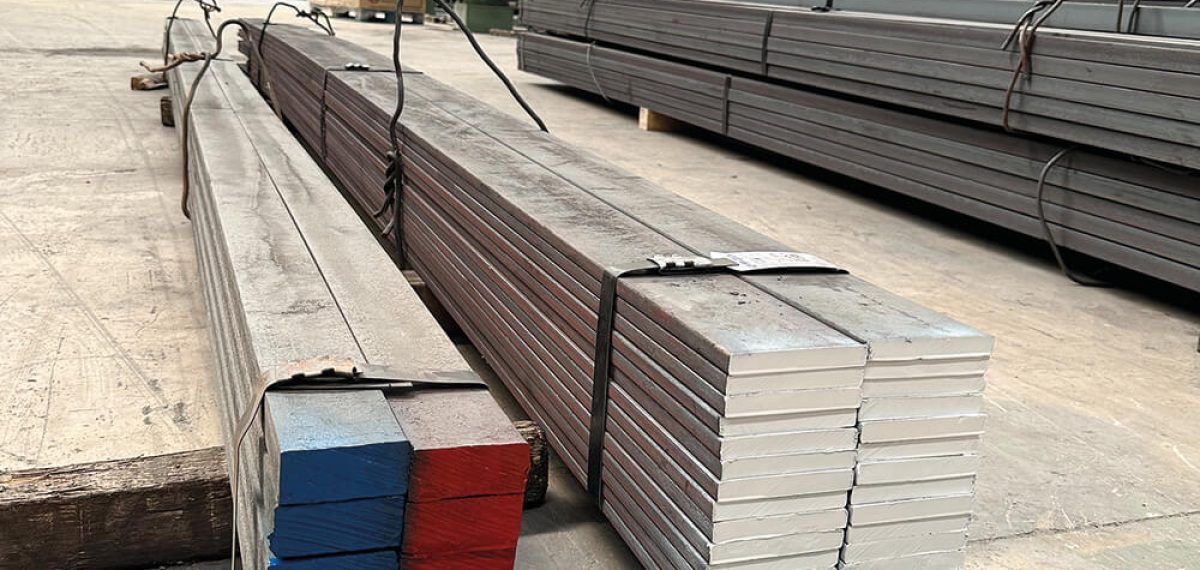

Sıcak Çekme Çelik Lama (EN 10058)

Diğer Ürünlerimiz

Mühendislerimizle iletişime geçin

Aklınıza takılan bir soru mu var? Uzman ekibimiz ile iletişime geçin

BOYUT VE ŞEKİL TOLERANSLARI

Çizelge 1 - Genel kullanım amaçlı sıcak haddelenmiş yassı çelik çubukların tercih edilen boyutları ve kütleleri. Ölçüler mm'dir. İmalattan kaynaklanan nedenlerle köşeler sıcak haddeleme imlatından elverdiği nispette keskindir.

Genişlik Width (mm)	Kalınlık / Thickness t (mm)
Genişlik Width (mm)	6	7	8	10	12	15	20	25	30	40	50	60	70
20	0.94	1.10	1.26	1.57	2.36	2.94
25	1.18	1.37	1.57	1.96	2.83	3.53	4.71
30	1.41	1.65	1.88	2.36	3.30	4.12	5.50
35	1.65	1.92	2.20	2.75	3.77	4.71	6.28	7.85	9.42
40	1.88	2.20	2.51	3.14	4.71	5.89	7.85	9.81	11.78	13.74
50	2.36	2.75	3.14	3.93	5.65	7.07	9.42	11.78	14.13	16.49	18.84
60	2.83	3.30	3.77	4.71	6.59	8.24	10.99	13.74	16.49	19.23	21.98	27.48
70	3.30	3.85	4.40	5.50	7.54	9.42	12.56	15.70	18.84	21.98	25.12	31.40
80	3.77	4.40	5.02	6.28	8.48	10.60	14.13	17.66	21.20	24.73	28.26	35.33
90	4.24	4.95	5.65	7.07	9.42	11.78	15.70	19.63	23.55	27.48	31.40	39.25	47.10
100	4.71	5.50	6.28	7.85	11.30	14.13	18.84	23.55	28.26	32.97	37.68	47.10	56.52
120	5.65	6.59	7.54	9.42	11.30	14.13	18.84	23.55	28.26	32.97	37.68	47.10	56.52
130	6.12	7.14	8.16	10.21	12.25	15.31	20.41	25.51	30.62	35.72	40.82	51.03	61.23
140	6.59	7.69	8.79	10.99	13.19	16.19	21.98	27.48	32.97	38.47	43.96	54.95	65.94
150	7.07	8.24	9.42	11.78	14.13	17.66	23.55	29.44	35.33	41.21	47.10	58.88	70.65
160	7.54	8.79	10.05	12.56	15.07	18.84	25.12	31.40	37.68	43.96	50.24	62.80	75.36
170	8.01	9.34	10.68	13.35	16.01	20.02	26.69	33.36	40.04	46.71	53.38	66.73	80.07
180	8.48	9.89	11.30	14.13	16.69	21.20	28.26	35.33	42.39	49.46	56.52	70.65	84.78
200	9.42	10.99	12.56	15.70	18.84	23.55	31.40	39.25	47.10	54.95	62.80

7,85 kg / dm3 yogunluk kullanılarak hesaplanmıştır. Bu tabloda Uyar Çelik imalatının tamamını göstermektedir.

Çizelge 2

Genel Kullanım amaçlı sıcak haddelenmiş yassı çubukların boyut ve şekil toleransları.

Genişlik / Wideness b	Anma Genişliği / Nominal Wideness	Sapma Sınırları / Deviation Limits
Şekil 1'e bakınız See Figure 1	10 ≤ b ≤ 40	± 0,75
	40 < b ≤ 80	± 1
	80 < b ≤ 100	± 1,5
	100 < b ≤ 120	± 2
	120 < b ≤ 150	± 2,5
Kalınlık / Thickness t	Anma Kalınlığı / Nominal Thickness	Sapma Sınırları / Deviation Limits
Şekil 1'e bakınız See Figure 1	t ≤ 20	± 0,5
	20 < t ≤ 40	± 1
	40 < t ≤ 80	± 1,5

Siparişte bütün kabul edilebilir sapmalar anlaşmayla artı tarafta belirlenebilir.
