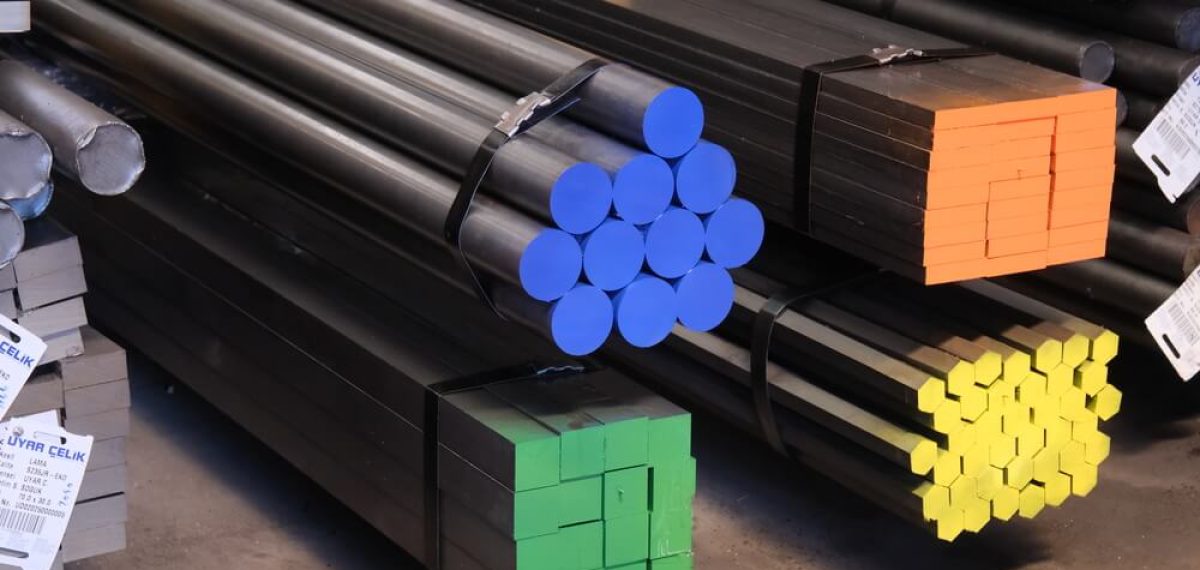

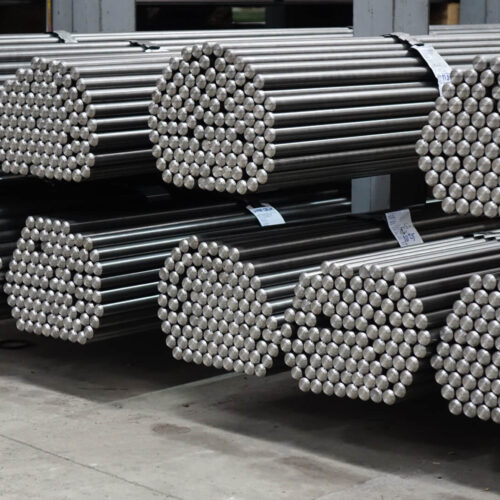

Firmamız, piyasanın hassas ölçü toleranslarında üretilmiş, çelik ihtiyacını karşılayabilmek için soğuk çekme konusunda faaliyet göstermektedir. Soğuk çekme tesisimiz hammadde olarak kendi üretimlerimiz olan sıcak haddelenmiş çubukların yanı sıra yurtiçi ve yurtdışındaki seçkin fabrikalardan tedarik edilen filmaşinleri kullanmaktadır.
TS EN 10278 ve ASTM A 108 toleranslarıda üretimin gerçekleşiyor olduğu soğuk çekme tesislerimizde yuvarlak, dikdörtgen, kare ve altıgen kesitlerin tümü üretilebilmektedir. Soğuk çekmenin yanı sıra, kabuk soyma ve taşlama üniteleriyle de alternatif soğuk işlem faaliyetleri sunan tesisimiz bünyesinde bulundurduğu eddy current test cihazlarıyla çatlak kontrollü test sertifikası da sunabilmektedir.
PARLAK ÇELİK MAMULLER İÇİN ÖLÇÜ TOLERANSLARI ( TS EN 10278 )
| Nihai durum / Final State | Nihai duruma göre tolerans sınıfı / Tolerance class according to final state | ||||||
|---|---|---|---|---|---|---|---|
| h6 | h7 | h8 | h9 | h10 | h11 | h12 | |
| Çekilmiş / Cold Drawn | R | R | R,S,H | R,S,H | |||
| Kabuğu Soyulmuş / Peeled | R | R | R | R | |||
| Taşlanmış / Ground | R | R | R | R | R | R | R |
| Parlatılmış / Brightened | R | R | R | R | R | R | R |
| R = Yuvarlak / Round – S = Kare / Square – H = Altıgen / Hexagon | |||||||
Tolerans Sınıfları / Tolerance Classes
| Anma Boyutları Nominal Dimensions (mm) | h6 | h7 | h8 | h9 | h10 | h11 | h12 |
|---|---|---|---|---|---|---|---|
| > 1 – ≤ 3 | 0,006 | 0,010 | 0,014 | 0,025 | 0,040 | 0,060 | 0,100 |
| > 3 – ≤ 6 | 0,008 | 0,012 | 0,018 | 0,030 | 0,048 | 0,075 | 0,120 |
| > 6 – ≤ 10 | 0,009 | 0,015 | 0,022 | 0,036 | 0,058 | 0,090 | 0,150 |
| > 10 – ≤ 18 | 0,011 | 0,018 | 0,027 | 0,043 | 0,070 | 0,110 | 0,180 |
| > 18 – ≤ 30 | 0,013 | 0,021 | 0,033 | 0,052 | 0,084 | 0,130 | 0,210 |
| > 30 – ≤ 50 | 0,016 | 0,025 | 0,039 | 0,062 | 0,100 | 0,160 | 0,250 |
| > 50 – ≤ 80 | 0,019 | 0,030 | 0,046 | 0,074 | 0,120 | 0,190 | 0,300 |
| > 80 – ≤ 120 | 0,022 | 0,035 | 0,054 | 0,087 | 0,140 | 0,220 | 0,350 |
| > 120 – ≤ 180 | 0,025 | 0,040 | 0,063 | 0,100 | 0,160 | 0,250 | 0,400 |
| > 180 – ≤ 200 | 0,029 | 0,046 | 0,072 | 0,115 | 0,185 | 0,290 | 0,460 |
|
Yukarıdaki tüm toleranslar mm cinsinden eksi yönde sapma olarak alınmalıdır. All the Tolerances above must be taken as minus deviations in mm. | |||||||

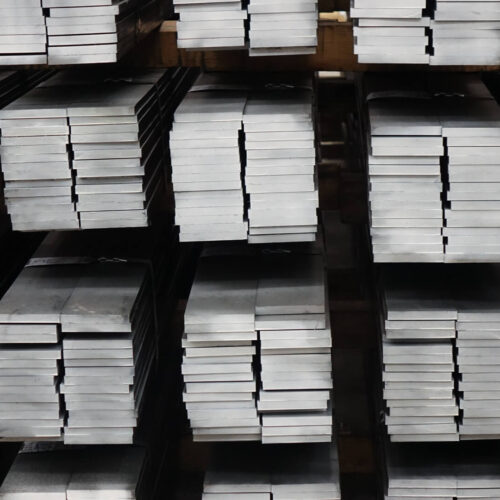

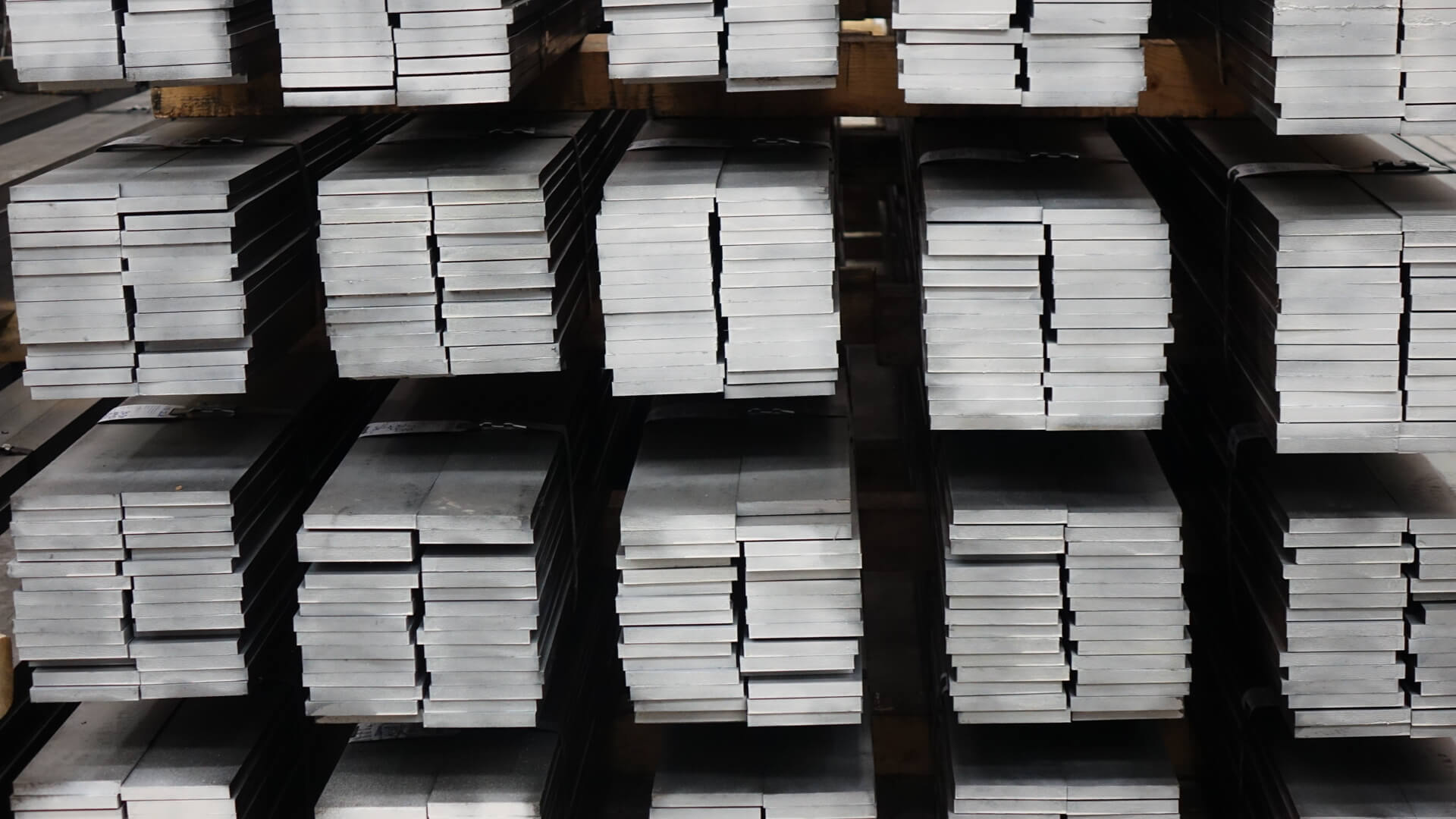

SOĞUK ÇEKİLMİŞ LAMALAR İÇİN TOLERANSLAR / TOLERANSCES FOR COLD DRAWN FLAT BARS
| Genişlik / Wideness | Sapma Deviation (mm) | Sınıf / Class | Kalınlık / Thickness | Sapma Deviation (mm) | Sınıf / Class | |
|---|---|---|---|---|---|---|
| ≤ 18 | 0 | -0,11 | h 11 | > 3 ≤ 6 | -0,075 | h 11 |
| > 18 ≤ 30 | 0 | -0,13 | h 11 | > 6 ≤ 10 | -0,090 | h 11 |
| > 30 ≤ 50 | 0 | -0,16 | h 11 | > 10 ≤ 18 | -0,11 | h 11 |
| > 50 ≤ 80 | 0 | -0,19 | h 11 | > 18 ≤ 30 | -0,13 | h 11 |
| > 80 ≤ 100 | 0 | -0,22 | h 11 | > 30 ≤ 50 | -0,16 | h 11 |
| > 100 ≤ 150 | +0,50 | -0,50 | h 11 | > 50 ≤ 60 | -0,19 | h 11 |
| > 150 ≤ 200 | +1,00 | -1,00 | h 12 | > 60 ≤ 80 | -0,30 | h 12 |
| > 200 ≤ 300 | +2,00 | -2,00 | h 12 | > 80 ≤ 100 | -0,35 | h 12 |
| > 300 ≤ 400 | +2,50 | -2,50 | ||||
1 ) Kalınlık için bütün artı yönde sapmalar 0 mm’dir.
2 ) Çizelgedeki toleranslar sadece düşük karbonlu çelikler (< %20 ) ve düşük karbonlu otomat çeliklerine uygulanır. Diğer tüm çelikler için sapma %50 arttırılır.
PARLAK ÇELİK MAMULLER İÇİN ÖLÇÜ TOLERANSLARI ( ASTM A 108/ BİRİNCİ C SINIF )
| Ölçü Size, in. (mm) | Karbon Değeri ≤ % 0.28 Max. Carbon ≤ 0.28% | Karbon Değeri > % 0.28 – ≤ % 0.55 Max. Carbon 0.28–0.55% | Karbon Değeri ≤ % 0.55 Stress Relieved / Annealed | Karbon Değeri > % 0.55 Max. Carbon > 0.55% |
|---|---|---|---|---|
| Tüm toleranslar inç (mm) cinsindendir ve eksidir / All tolerances are in inches (mm) and are minus | ||||

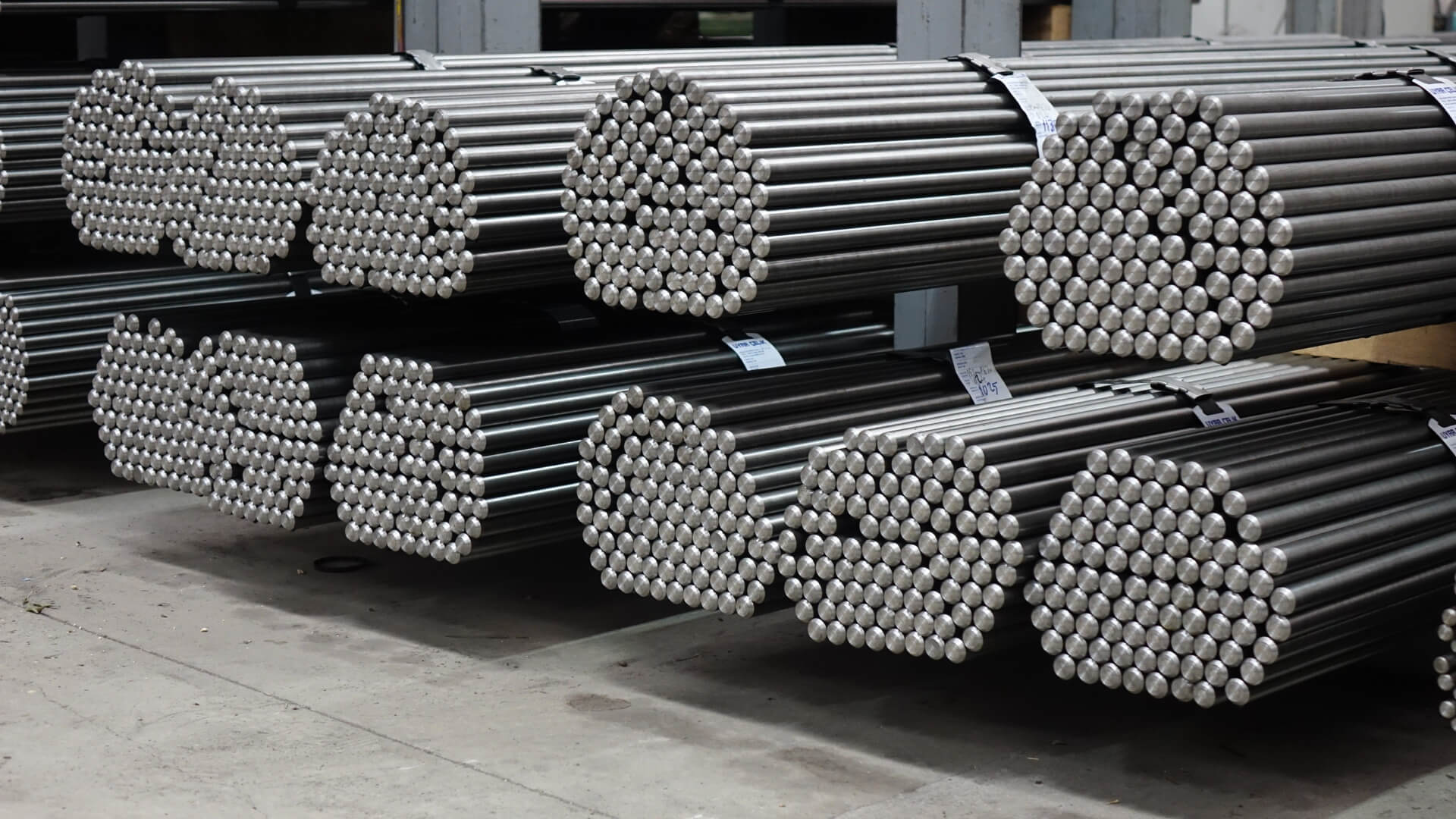

| Yuvarlak (6 inç'e kadar soğuk çekilmiş veya işlenmiş) / Rounds (Cold Drawn to 6 in. or Turned and Polished) | ||||
| ≤ 1 (25.4) Kangal / in coils | 0.002 (.051) | 0.003 (.076) | 0.004 (.102) | 0.005 (.127) |
| Çubuklar / Cut Lengths | ||||
| ≤ 1 1/2 (38.10) | 0.003 (.076) | 0.004 (.102) | 0.005 (.127) | 0.006 (.152) |
| > 1 1/2 – ≤ 2 1/2 (38.10 – 63.50) | 0.004 (.102) | 0.005 (.127) | 0.006 (.152) | 0.007 (.178) |
| > 2 1/2 – ≤ 4 (63.50 – 101.60) | 0.005 (.127) | 0.006 (.152) | 0.007 (.178) | 0.008 (.203) |
| > 4 – ≤ 6 (101.60 – 152.40) | 0.006 (.152) | 0.007 (.178) | 0.008 (.203) | 0.009 (.229) |
| > 6 – ≤ 8 (152.40 – 203.20) | 0.007 (.178) | 0.008 (.203) | 0.009 (.229) | 0.010 (.254) |
| > 8 – ≤ 9 (203.20 – 228.60) | 0.008 (.203) | 0.009 (.229) | 0.010 (.254) | 0.011 (.279) |

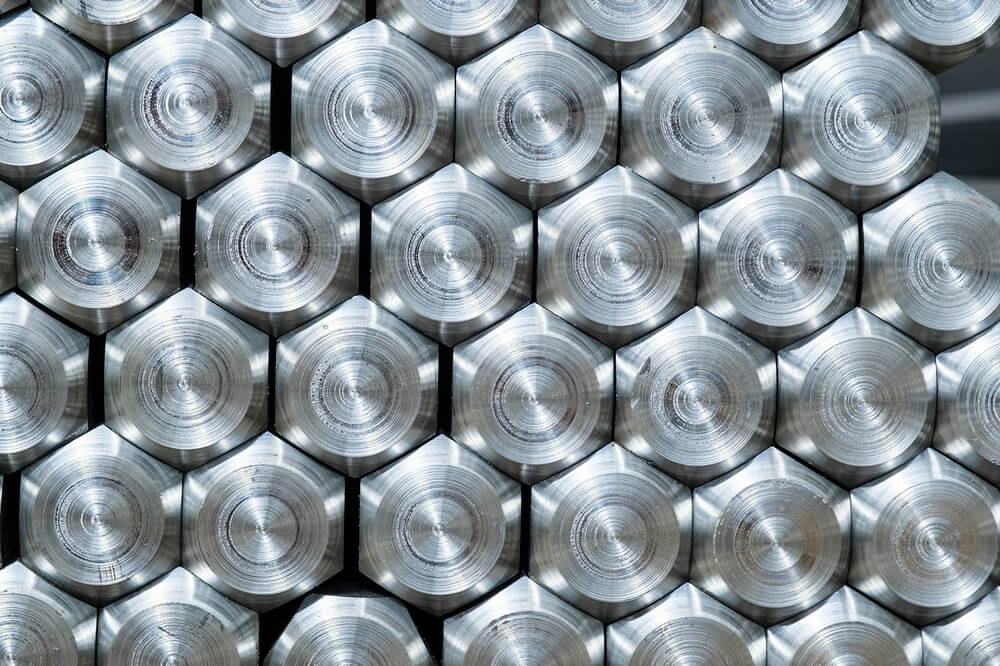

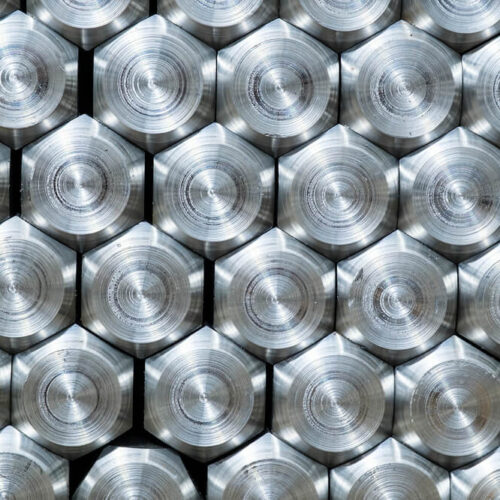

Altıgen / Hexagons
| ≤ 3/4 (19.05) | 0.003 (.076) | 0.004 (.102) | 0.005 (.127) | 0.007 (.178) |
| > 3/4 – ≤ 1 1/2 (38.10) | 0.004 (.102) | 0.005 (.127) | 0.006 (.152) | 0.008 (.203) |
| > 1 1/2 – ≤ 2 1/2 (63.50) | 0.005 (.127) | 0.006 (.152) | 0.007 (.178) | 0.009 (.229) |
| > 2 1/2 – ≤ 3 1/8 (79.38) | 0.006 (.152) | 0.007 (.178) | 0.008 (.203) | 0.010 (.254) |
| > 3 1/8 – ≤ 4 (101.60) | 0.006 (.152) | … | … | … |

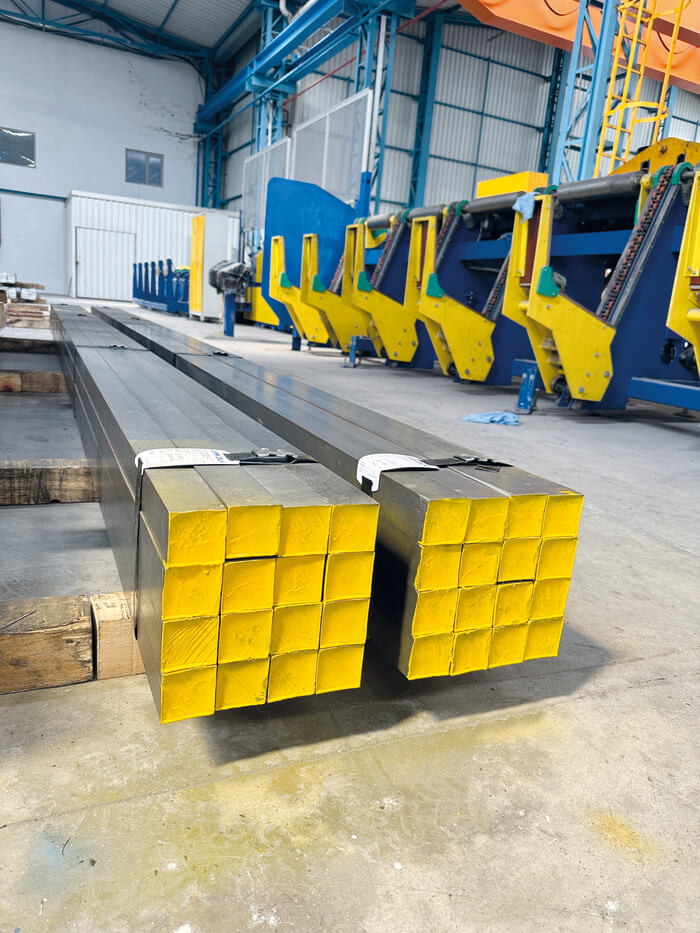

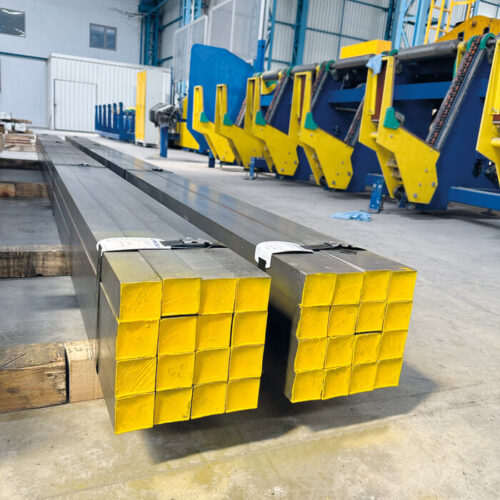

Kare / Squares
| ≤ 3/4 (19.05) | 0.003 (.076) | 0.005 (.127) | 0.006 (.152) | 0.008 (.203) |
| > 3/4 – ≤ 1 1/2 (38.10) | 0.004 (.102) | 0.006 (.152) | 0.007 (.178) | 0.009 (.229) |
| > 1 1/2 – ≤ 2 1/2 (63.50) | 0.005 (.127) | 0.007 (.178) | 0.008 (.203) | 0.010 (.254) |
| > 2 1/2 – ≤ 4 (101.60) | 0.006 (.152) | 0.007 (.178) | 0.008 (.203) | 0.010 (.254) |
| > 4 – ≤ 5 (127.00) | 0.011 (.279) | … | … | … |
Lama / Flats *
| ≤ 3/4 (19.05) | 0.004 (.102) | 0.005 (.127) | 0.007 (.178) | 0.009 (.229) |
| > 3/4 – ≤ 1 1/2 (38.10) | 0.005 (.127) | 0.006 (.152) | 0.009 (.229) | 0.011 (.279) |
| > 1 1/2 – ≤ 3 (76.2) | 0.006 (.152) | 0.007 (.178) | 0.011 (.279) | 0.013 (.330) |
| > 3 – ≤ 4 (101.60) | 0.007 (.178) | 0.009 (.229) | 0.012 (.305) | 0.017 (.432) |
| > 4 – ≤ 6 (152.40) | 0.009 (.229) | 0.011 (.279) | 0.013 (.330) | 0.021 (.533) |
| > 6 (152.40) | 0.014 (.356) | … | … | … |
